堿性鍍鋅工藝因擁有良好的性能被廣泛應(yīng)用于電鍍行業(yè)，尤其是它的鍍液穩(wěn)定、分散能力強、鍍層結(jié)晶細致，可以讓鍍層均勻、致密，今天這篇文章給大家介紹堿性鍍鋅工藝大家分析與應(yīng)用，我們不妨進來詳細的了解一下吧！

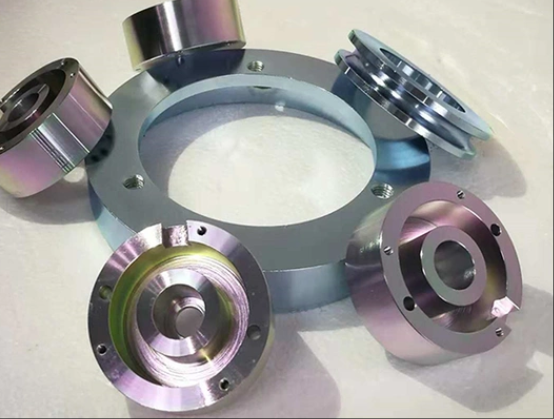

1. 引言
堿性鍍鋅是一種廣泛應(yīng)用于鋼鐵及金屬制品表面處理的電鍍工藝，其主要目的是在基材表面形成一層均勻、致密的鋅鍍層，以提高耐腐蝕性并增強美觀性。與酸性鍍鋅相比，堿性鍍鋅具有鍍液穩(wěn)定、分散能力強、鍍層結(jié)晶細致等優(yōu)勢，特別適用于形狀復(fù)雜的工件。然而，該工藝也存在電流效率較低、能耗較高等缺點。本文將系統(tǒng)分析堿性鍍鋅的組成、工藝特點、影響因素、常見問題及解決方案，并探討其工業(yè)應(yīng)用及發(fā)展趨勢。
2. 堿性鍍鋅的組成
堿性鍍鋅液主要由以下成分組成：
（1）主鹽
通常采用氧化鋅（ZnO）或氫氧化鋅（Zn(OH)?），在強堿環(huán)境下溶解生成鋅酸鹽（如Na?[Zn(OH)?]），提供電鍍所需的Zn2?離子。
（2）絡(luò)合劑
主要采用氫氧化鈉（NaOH）或氫氧化鉀（KOH），其作用包括：
維持鍍液的高堿性（pH > 13）；
與鋅離子形成穩(wěn)定的鋅酸鹽絡(luò)合物，防止Zn(OH)?沉淀；
提高鍍液的導(dǎo)電性。
（3）添加劑
光亮劑（如芳香醛、有機胺類）：提高鍍層光澤度；
晶粒細化劑（如DPE、DE等）：使鍍層結(jié)晶更致密；
潤濕劑（如十二烷基硫酸鈉）：降低鍍液表面張力，減少針孔和麻點。
3. 堿性鍍鋅的工藝特點
（1）優(yōu)點
鍍液穩(wěn)定性好：鋅酸鹽體系不易受雜質(zhì)影響，鍍液壽命長；
深鍍能力優(yōu)異：適合復(fù)雜形狀工件，如管件、深孔件等；
鍍層結(jié)晶細致：外觀光亮，結(jié)合力強；
環(huán)保性較好：相比氰化物鍍鋅，堿性無氰鍍鋅更符合環(huán)保要求。
（2）缺點
電流效率較低（70%~85%），能耗較高；
鍍液需定期維護，如去除碳酸鹽積累（CO?與NaOH反應(yīng)生成Na?CO?）；
高溫操作（20~40℃），可能增加能耗。
4. 工藝參數(shù)控制
|
參數(shù)
|
范圍
|
影響
|
|
鋅濃度
|
8~12 g/L（以Zn計）
|
過高→粗糙；過低→沉積慢
|
|
NaOH濃度
|
80~120 g/L
|
維持pH，影響導(dǎo)電性
|
|
溫度
|
20~40℃
|
過高→添加劑分解
|
|
電流密度
|
1~5 A/dm2
|
過高→燒焦；過低→沉積慢
|
|
陰極移動/空氣攪拌
|
必要時采用
|
提高鍍層均勻性
|
5. 鍍層性能及后處理
（1）鍍層特性
耐腐蝕性：鋅層通過犧牲陽極作用保護基體，中性鹽霧試驗可達48~96小時；
外觀：銀白色，可通過鈍化處理（如彩色、藍白、黑色鈍化）增強耐蝕性和裝飾性；
結(jié)合力：良好，但需確保前處理（除油、酸洗）徹底。
（2）鈍化處理
鈍化可顯著提高鍍鋅層的耐腐蝕性，常見鈍化工藝包括：
三價鉻鈍化（環(huán)保型，替代六價鉻）；
無鉻鈍化（如硅酸鹽、鉬酸鹽體系）。
6. 常見問題及解決方案
|
問題
|
可能原因
|
解決方案
|
|
鍍層粗糙
|
鋅濃度過高、電流過大、雜質(zhì)污染
|
調(diào)整鋅含量、過濾鍍液、降低電流
|
|
鍍層發(fā)暗
|
添加劑不足、有機污染
|
補充光亮劑、活性炭處理
|
|
鈍化膜脫落
|
鍍層殘留堿液、鈍化液pH 不當(dāng)
|
加強清洗、優(yōu)化鈍化工藝
|
|
鍍液渾濁
|
碳酸鹽積累、懸浮物
|
冷卻沉淀、過濾
|
7. 應(yīng)用領(lǐng)域
堿性鍍鋅廣泛應(yīng)用于：
汽車工業(yè)：螺栓、支架、底盤件；
電子電器：外殼、連接器、五金件；
建筑行業(yè)：護欄、管道、緊固件；
軍工及航天：高耐蝕性零部件。
8. 環(huán)保與未來發(fā)展趨勢
無氰化：堿性鋅酸鹽鍍鋅已基本替代氰化鍍鋅；
低COD添加劑：開發(fā)更環(huán)保的光亮劑和潤濕劑；
廢水處理：含鋅廢水需化學(xué)沉淀（調(diào)節(jié)pH至9~11生成Zn(OH)?）后達標(biāo)排放；
智能化控制：采用自動化設(shè)備優(yōu)化鍍液管理和工藝參數(shù)。
9. 結(jié)論
堿性鍍鋅因其優(yōu)異的深鍍能力、鍍層質(zhì)量和環(huán)保性，在工業(yè)領(lǐng)域占據(jù)重要地位。未來，隨著環(huán)保法規(guī)的趨嚴(yán)和工藝技術(shù)的進步，堿性鍍鋅將朝著更高效、更環(huán)保的方向發(fā)展，如新型添加劑的應(yīng)用、智能化鍍液管理等，以滿足高端制造業(yè)的需求。
以上便是堿性鍍鋅工藝分析與應(yīng)用的詳細介紹，通過詳細的了解，我們對其內(nèi)容得到進一步的了解，文章轉(zhuǎn)載自電鍍網(wǎng)，如有侵權(quán)請聯(lián)系后臺刪除，版權(quán)屬于原作者所有。
圖文來自網(wǎng)絡(luò)，僅用于行業(yè)學(xué)習(xí)交流，版權(quán)歸原作者所有，如有侵權(quán)，請聯(lián)系我們刪除
