中粗化微蝕藥水廣泛應用于印制電路板(printedcircuitboard,PCB),包括撓性印制電路板(flexibleprintedcircuitboard,FPCB)的干膜、覆蓋膜和阻焊油墨等前制程的銅面處理，以及一些電鍍鎳/金、化學鍍鎳/金等的前處理中，能夠提高干膜、覆蓋膜和阻焊油墨等在銅面的附著力，還可以使電鍍層和化學鍍層結晶更細致，結合力更好。目前市場上中粗化微蝕藥水有有機酸體系和雙氧水硫酸體系2種。FPCB微蝕制程中多采用雙氧水硫酸或過硫酸鈉(sodiumpersulfate,SPS)體系，線體材料大多采用聚丙烯(polypropylene,PP)塑料和不銹鋼等材料;而有機酸體系中粗化藥水對不銹鋼有咬蝕作用，測試及應用均需進行線體改造或購買新線體，因此雙氧水硫酸體系的中粗化微蝕藥水更受線路板企業的歡迎。雙氧水硫酸體系的中粗化微蝕藥水中的主要成分為雙氧水及硫酸，包含穩定劑和粗化劑。中粗化微蝕藥水可增加銅面粗糙度，提高銅面與阻焊油墨的附著力。該司目前應用于阻焊油墨前的是雙氧水硫酸體系的普通微蝕藥水A,經過前期評估測試，決定引入某款雙氧水硫酸體系的中粗化微蝕藥水B取代普通微蝕藥水A。

中粗化微蝕藥水與普通微蝕藥水信息對比

為達到較高粗糙度的要求，中粗化微蝕藥水B的咬蝕量>0.5μm,明顯高于普通微蝕藥水A(咬蝕量<0.4μm),為此，中粗化微蝕藥水的雙氧水濃度高于普通微蝕藥水。中粗化微蝕藥水的補加方式與普通微蝕藥水的相同，都是按生產板子數量自動補加和按照實驗室分析結果手動補加等2種補加方式聯動。另外，與普通微蝕藥水A相同，中粗化微蝕藥水B廠商不推薦特殊的后處理方式。具體對比內容見表1。

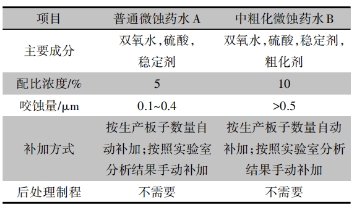

表1 藥水A和藥水B信息對比

測試結果和討論

2.1 咬蝕量和銅面粗糙度電解銅(ED銅)、延銅(HA銅)、鍍銅3種銅材分別經過藥水A(咬蝕量0.27μm)和藥水B(咬蝕量0.66μm)處理后，其粗糙度(Sa)數據如圖1所示。3種銅材在藥水A處理后，Sa均值均低于0.20μm(該司內部期望Sa>0.20μm);而在藥水B處理后，Sa均高于0.20μm,滿足要求。

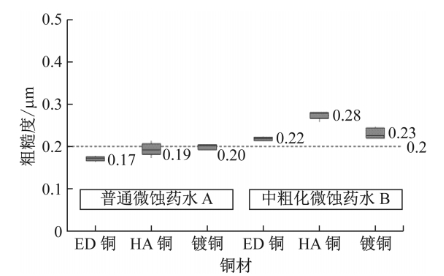

圖1 藥水A與藥水B處理后3種銅材的粗糙度對比2.2 銅材的表面形貌ED銅、HA銅、鍍銅3種銅材分別經過藥水A(咬蝕量0.27μm)和藥水B(咬蝕量0.66μm)處理后，其表面形貌見表2。

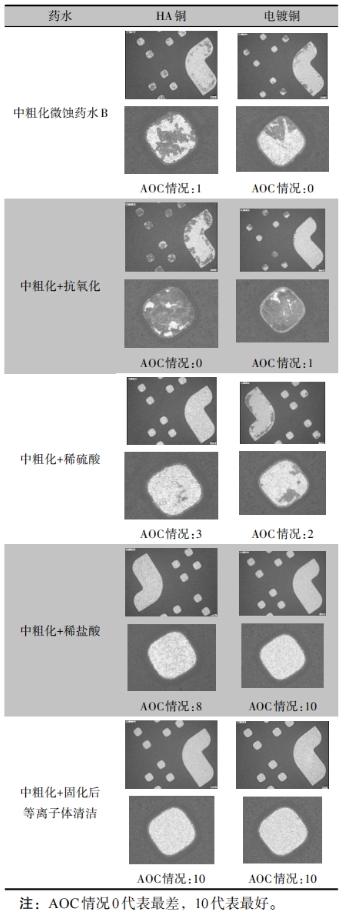

表5 藥水B不同后處理制程的化鎳金外觀

抗氧化后處理使AOC情況更加嚴重，這應該與抗氧化藥水中也有含N元素的咪唑類物質有關，增加了銅面的N元素含量;稀硫酸后處理使AOC情況有輕微改善，應該降低了銅面含N物質;稀鹽酸后處理與等離子體處理相似，可明顯改善AOC情況。不同后處理制程后銅表面N元素比重差異較大，見表6。XPS結果驗證了上述不同后處理制程能否改善AOC的推測。

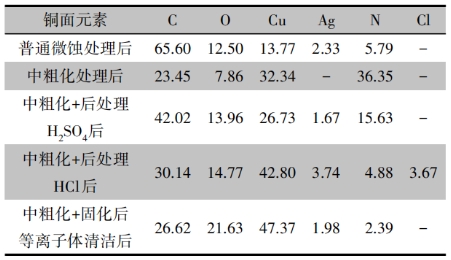

表6 藥水B不同后處理的銅表面XPS元素成分（質量分數）為進一步了解稀鹽酸可以去除中粗化處理后銅面含N物質的機理，將中粗化微蝕藥水B處理后的2個樣品分別使用及不使用稀鹽酸后處理，在銅表面進行銅的不同價態分析。該分析方法為XPS元素價態分析，其結果顯示：藥水B處理后銅表面的銅價態有1價銅和2價銅，而稀鹽酸后處理銅表面的銅價態為單質銅和2價銅，見表7。

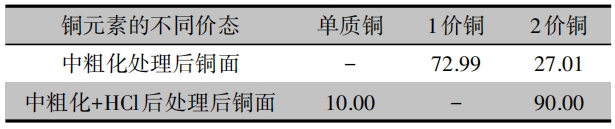

表7 藥水B與稀鹽酸后處理前后的銅表面XPS銅價態分析結果(質量分數)中粗化微蝕藥水B產生的AOC不良問題機理推測是由于中粗化微蝕制程中，雙氧水將銅氧化成2價銅，從而達到微蝕的目的;2價銅具有氧化性，可以將銅面上的單質銅部分氧化為1價銅;而1價銅具有不溶性，其與中粗化微蝕藥水B中的含N物質一起附著在銅表面上，使得中粗化處理后銅面呈現1價銅的紅棕色。銅表面含N物質在經過阻焊油墨印刷后與阻焊油墨某些成分反應或者黏連、絡合在一起，產生某種不能被顯影液去除的物質附著于銅面上，引起化鎳金沉積不良，從而導致AOC不良問題的發生。推測機理如圖3所示。羅茂章在研究測定水中銅濃度方法時發現，在硫酸溶液中酸堿度(pH值)需在4.6~7.0才可以實現1價銅離子與絡合物的絡合，pH值太低則不能實現。而中粗化微蝕后處理制程中，因稀硫酸pH值只有0.62,1價銅不能被絡合去除，但可以去除外圍與銅面附著力不強的含N物質，降低了銅面N物質的含量，因此輕微改善了AOC不良。稀鹽酸中的氫離子和氯離子可以與1價銅絡合生成HCuCl?水溶性絡合物，而含氮物質因1價銅被絡合也一起去除，從而改善AOC不良問題。等離子體可以去除有機污染物，因此也可以去除顯影不凈的有機物質，改善AOC不良問題。

結 語

中粗化微蝕藥水B相比普通微蝕藥水A,咬蝕量較大，含有粗化劑成分，可以增加銅表面粗糙度，銅面的表面形貌相對普通微蝕更加粗糙。經耐助焊劑測試和助焊劑清洗藥水測試發現，中粗化微蝕藥水B處理的銅面上阻焊油墨的附著力更好。但需要注意，應用中粗化微蝕藥水B需使用稀鹽酸做后處理，或者在油墨固化后即化鎳金制程前用等離子體進行清潔，以避免出現中粗化微蝕藥水B導致的化鎳金AOC不良問題。中粗化微蝕藥水B引起化鎳金AOC不良問題的機理，推測是中粗化微蝕制程中2價銅的氧化性將銅面的單質銅氧化為1價銅，含N物質與1價銅一起附著在銅表面，在印刷阻焊油墨后，與油墨中某些成分反應或者黏連、絡合在一起，產生某種阻焊油墨顯影不凈的物質附著于銅面上，引起化鎳金沉積不良，從而導致AOC不良問題的發生。
