電鍍層作為緊固件及金屬制品的關鍵防護層，其厚度直接影響產品的耐腐蝕性、裝配功能及機械性能。GB/T 5267.1-2002《緊固件 電鍍層》標準通過明確鍍層厚度技術參數，為螺紋緊固件、墊圈等零部件的鍍層質量控制提供了科學依據。

由有關電鍍標準推薦的公稱鍍層厚度，以及相應的局部厚度和批平均厚度，見表1。

  為降低因鍍層厚度造成的螺紋裝配中產生干涉的風險，鍍層厚度不能超過1/4螺紋基本偏差，見表2規定的數值。

  注：可容納的鍍層厚度指導值，在資料性附錄C中給出。

表1 鍍層厚度（單位：微米）

a.  局部厚度不應小于訂單中規定的最小厚度，并按鍍層標準規定的方法之一進行測量。螺栓、螺釘和螺母厚度測量應在下圖所示的度驗表面進行。

b. 批平均厚度測量應按規定（見GB5267.1-2002規范性附錄D)方法進行。當測量值超過平均厚度最大值時，如果鍍后螺紋能用適當?shù)耐ㄒ?guī)（H或h）驗收通過，則不應拒收。

注：① 除非另有規定，局部鍍層厚度應進行測量。（大部分螺釘和螺栓是批量滾筒電鍍，其結果是最大鍍層厚度總是在零件末端。這一結果造成長度或螺栓、螺釘?shù)闹睆皆黾?，按照螺距尺寸?guī)定減小鍍層厚度是可以接受的）。

② 鍍層厚度的抽樣檢查按 GB/T 90.1 規定。

如果螺紋零件公稱長度L＞5d，在測量批平均厚度時，就使用小于表1規定的公稱鍍層厚度，見表2。

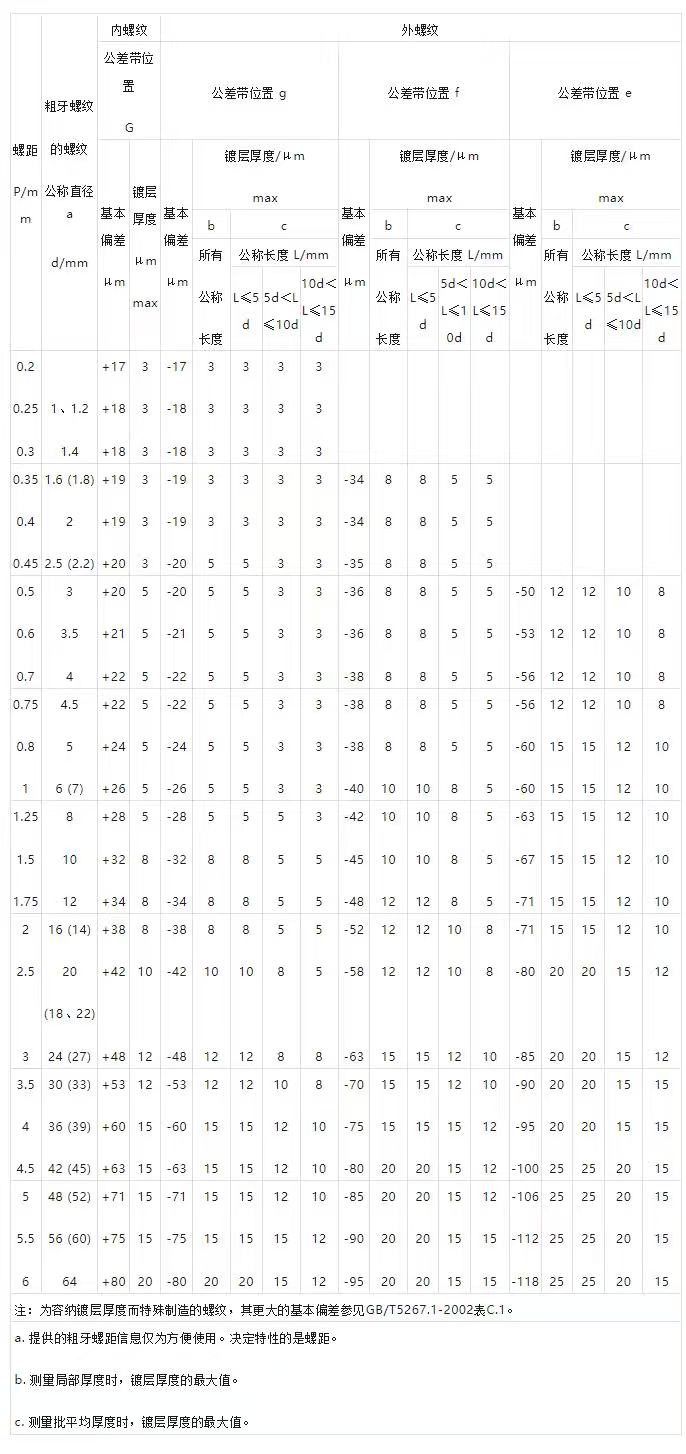

表2 普通螺紋鍍層厚度的上偏差值

GB/T 5267.1-2002標準通過細化鍍層厚度分級要求、明確螺紋公差帶適配規則及檢測流程，構建了覆蓋鍍層均勻性、耐蝕性及機械穩定性的完整技術框架。
