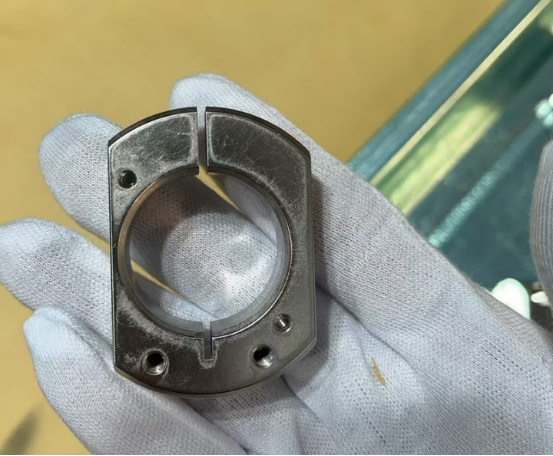

45#鋼除油后活化反應(yīng)不大，進(jìn)行沖擊鎳局部鍍不上，走啞鎳局部可以上鎳蓋住，但是進(jìn)行化學(xué)鍍鎳上不了鎳。

針對(duì)于此問題，客戶初步判斷是材質(zhì)本身的問題，并通過改用其它的碳鋼、不銹鋼進(jìn)行了相同的沖擊鎳、啞鎳、化學(xué)鎳工藝，發(fā)現(xiàn)都可以正常上鍍，唯獨(dú)45#鋼鍍鎳不正常。

另外，客戶還進(jìn)一步對(duì)45#鋼進(jìn)行了退鍍，并重復(fù)同樣的工藝，可是化學(xué)鍍鎳還是鍍不上。

針對(duì)此現(xiàn)象的問題，技術(shù)團(tuán)隊(duì)給出分析和方案。

導(dǎo)致這種現(xiàn)象的出現(xiàn)有兩種原因。其一原因是45#鋼表面有掛灰，另外一個(gè)原因是油除不干凈，這兩者都會(huì)導(dǎo)致鍍層結(jié)合力下降，讓化學(xué)鎳層鍍不上。

對(duì)于45#鋼的表面是否有掛灰，我們可以在45#鋼進(jìn)行活化后，用手輕輕摸摸表面，即可感知灰嘖的存在，如果手上有黑灰，建議使用高壓水槍對(duì)45#鋼進(jìn)行沖洗，或者利用陽極電解的方式，通過進(jìn)行電解的剝離作用，把金屬表面掛灰除掉，從而提高鍍層結(jié)合力。

如果沒有掛灰，那么，我們就可以從另外一方面判斷，該45#鋼在進(jìn)行前處理的時(shí)候，表面的油難以徹底除干凈，這也說明了油漬比較頑固。建議將燒杯的除油水再加 30g/L的氫氧化鈉，煮沸至90度，再將45#鋼放進(jìn)除油水，浸泡5到10分鐘即可，通過強(qiáng)堿的方式，可以徹底地去除金屬表面的油嘖，為后續(xù)的化學(xué)鍍鎳工藝做準(zhǔn)備。

綜上所述，45#鋼鍍化學(xué)鎳上不了鎳，我們可以嘗試從掛灰和除油兩個(gè)方面入手，通過做好化學(xué)鍍鎳的前處理的工序，同時(shí)控制好工藝的參數(shù)，可以減少化學(xué)鍍鎳的問題出現(xiàn)，同時(shí)提高生產(chǎn)效率。

       更多表面處理文章，敬請(qǐng)關(guān)注公眾號(hào)：恒享表面處理
