化學(xué)鎳擁有較高的硬度，被應(yīng)用于各行各業(yè)，那么，它的硬度到底有多少？我們可以通過顯微硬度儀測(cè)試出來，然而，在測(cè)試過程中，我們會(huì)碰到這樣的問題，為何測(cè)試硬度總不準(zhǔn)？今天我們就著這些問題來詳細(xì)的了解。

一、硬度：

一種材料對(duì)壓痕造成的固定形變的抵抗力（HV，kg/mm2）

化學(xué)鎳與電鍍鎳硬度的區(qū)別

化學(xué)鎳硬度一般在HV300-600，最高可達(dá)700以上

電鍍鎳硬度一般HV160-180，高的也只有HV200多點(diǎn)

不同磷含量化學(xué)鎳層的硬度：

低磷：鍍態(tài)硬度：HV 650-700

中磷：鍍態(tài)硬度：HV 550-600

高磷：鍍態(tài)硬度：HV 500-550

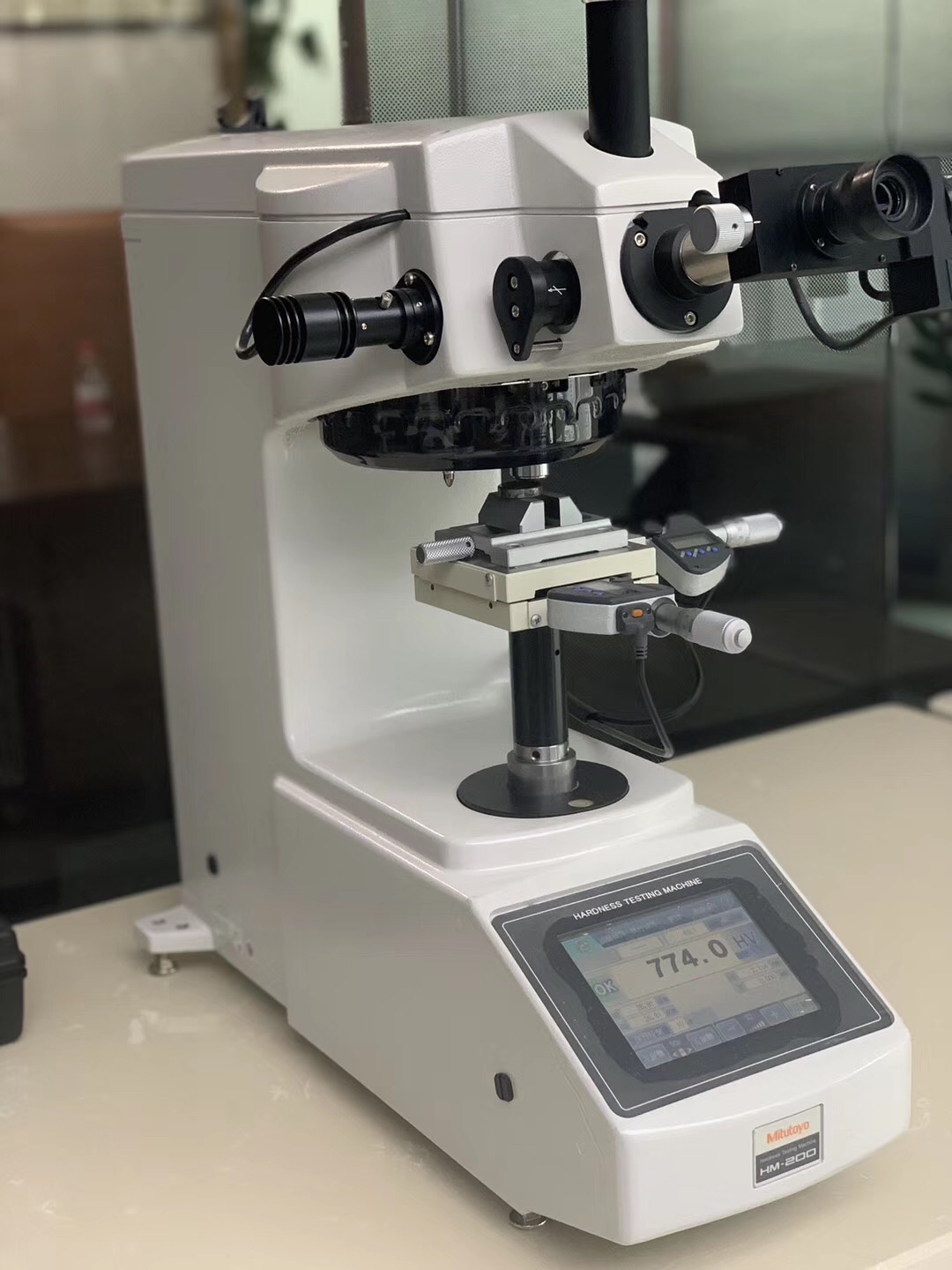

二、硬度如何測(cè)試：使用顯微硬度儀

三、測(cè)試原理：

通過在探頭上施加一定的壓力，在鍍層上形成壓痕，利用壓痕的深度和面積來反映材料的硬度

幾個(gè)關(guān)鍵點(diǎn)

1，鍍層厚度：在出現(xiàn)針孔，顆粒等的情況下，越厚越好，30微米以上。

2，試塊的規(guī)格：25*25*8mm，平整，有一定的厚度

3，壓力的大小10/25/50/100/200/500/1000

和鍍層厚度對(duì)應(yīng)，越厚的鍍層，壓力可以大些，誤差小點(diǎn)。

越薄的鍍層，壓力要用小些，以免打穿

4，保荷時(shí)間（壓力停留的時(shí)間）

硬度值高的鍍層，保荷時(shí)間可以長(zhǎng)些、有色金屬不小于30秒

四、為什么我的測(cè)不準(zhǔn)：就是幾個(gè)關(guān)鍵點(diǎn)沒有抓住

為什么測(cè)不準(zhǔn)

（1）鍍層厚度太?。禾筋^直接打穿，下面的基材形成干擾

（2）壓力選擇不合適：壓力太小，無法形成壓痕，壓力太大，鍍層就打穿了

（3）直接用產(chǎn)品測(cè)試：產(chǎn)品不夠平整，在壓力作用下產(chǎn)生形變，影響測(cè)試精度

（4）保荷時(shí)間不對(duì)：保荷時(shí)間過短，壓力不清晰。保荷時(shí)間過長(zhǎng)，受振動(dòng)干擾會(huì)出現(xiàn)蠕變現(xiàn)象

五、如何提高硬度：鍍后熱處理

表5.6 化學(xué)鍍鎳層的硬度與熱處理溫度和時(shí)間的關(guān)系

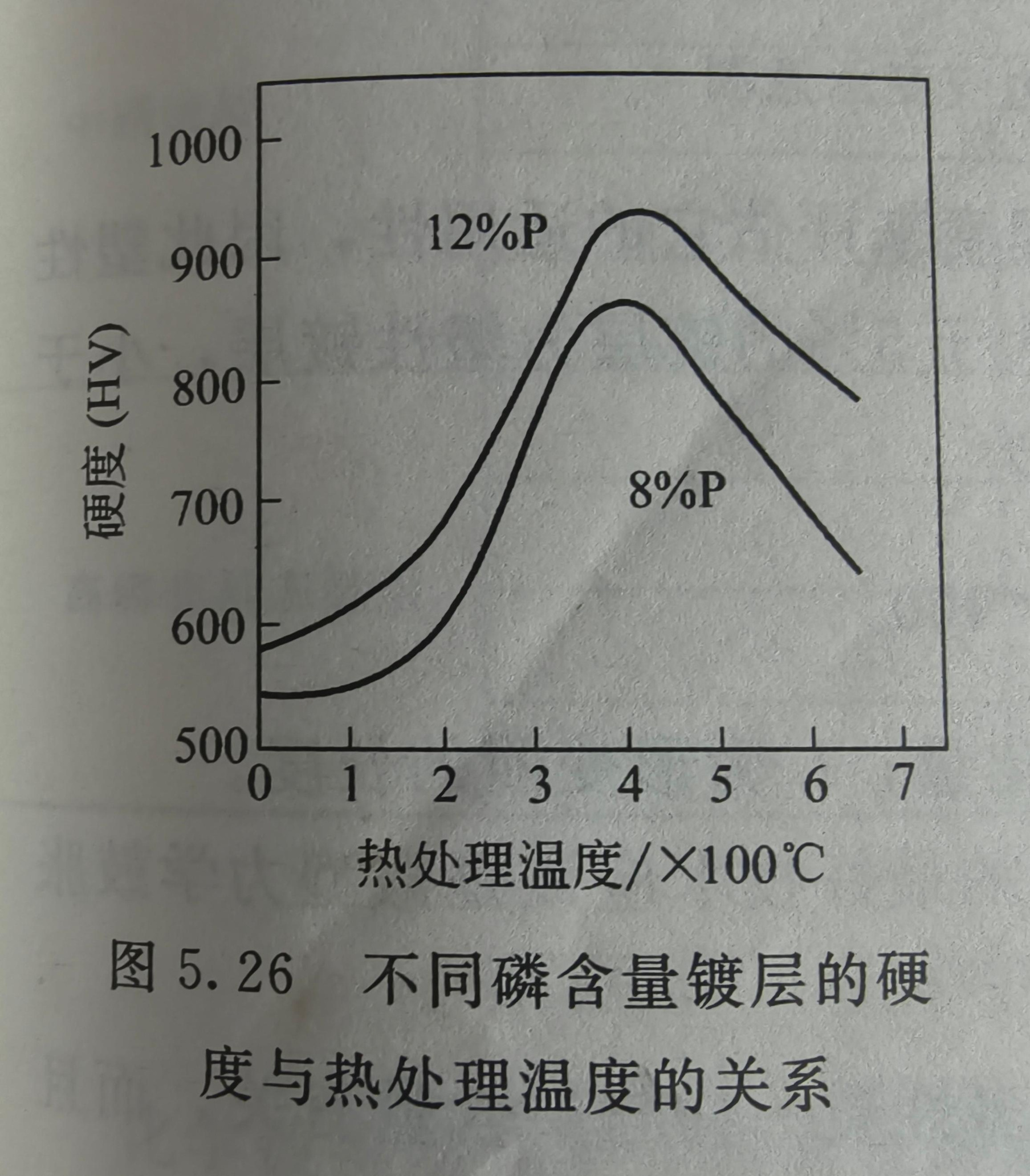

不同磷含量熱處理后硬度區(qū)別（高磷硬度增加更多）

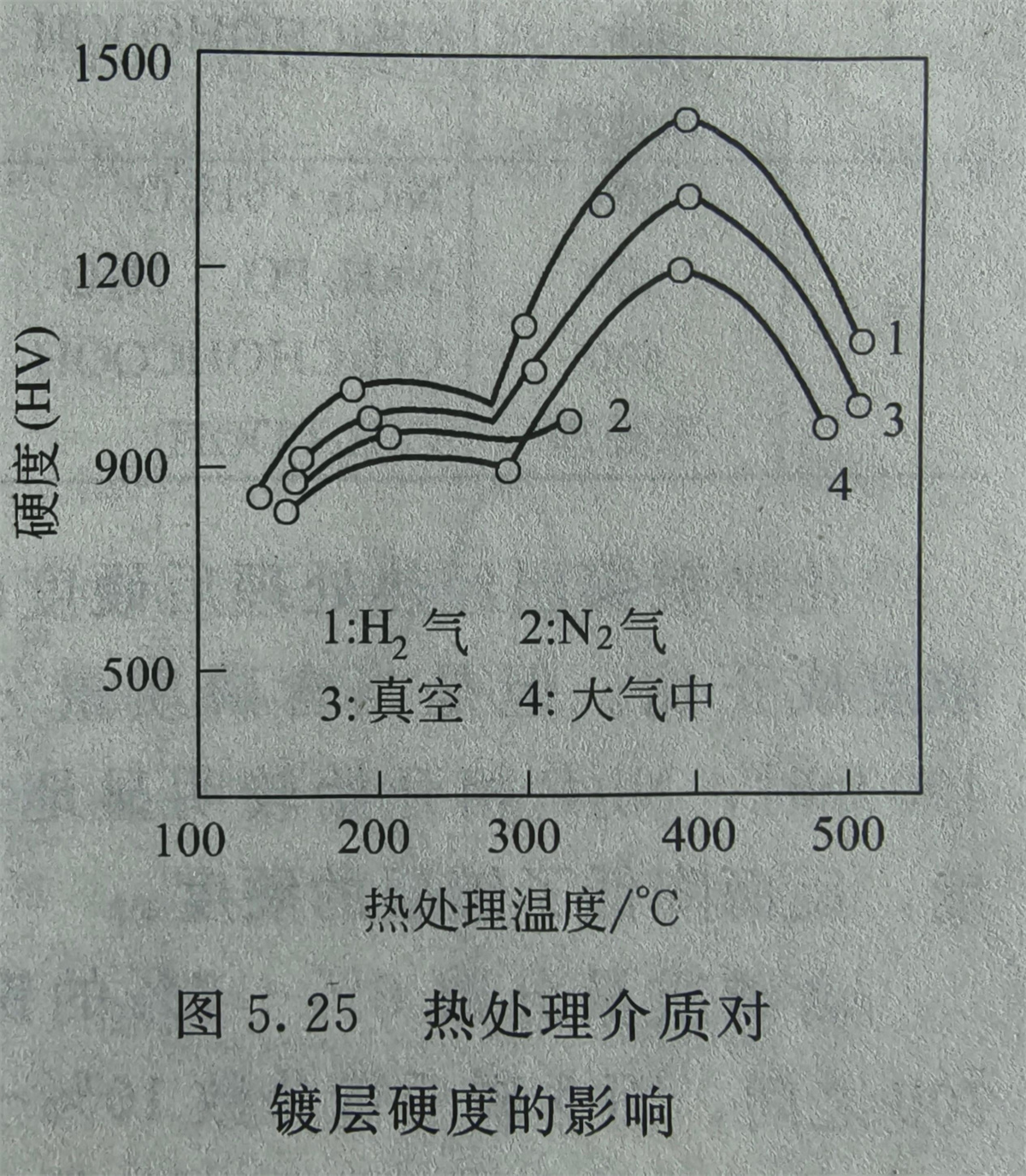

不同熱處理介質(zhì)影響（氫氣>真空>氮?dú)?gt;大氣（200度）

通過上述講解，我們可以得到關(guān)于化學(xué)鎳硬度到底有多少？為何你測(cè)試硬度總不準(zhǔn)？如何提高硬度？為你的化學(xué)鎳知識(shí)提供更多儲(chǔ)備。本文為易鍍網(wǎng)原創(chuàng)，如轉(zhuǎn)載請(qǐng)標(biāo)明來源。
