電鍍槍色是目前比較實(shí)用的槍灰色電鍍工藝，不含硫錫鎳槍色，質(zhì)量好，耐蝕性強(qiáng)，所以被廣泛應(yīng)用于塑膠、五金、首飾、眼鏡架，以下是關(guān)于錫鎳槍色電鍍常見的問題及解決措施，我們不妨進(jìn)來了解一下吧！

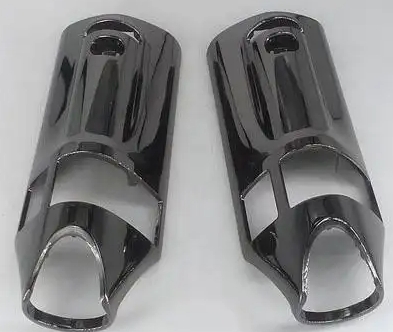

下面是錫鎳槍色電鍍常見的故障及解決方法：

1. 掉槍：可能原因是鎳層氧化或鍍液金屬比例失調(diào)。解決方法為避免鎳層氧化，適量添加補(bǔ)充劑來調(diào)整鍍液金屬比例。

2. 低位起彩：原因可能是錫鹽水解或錫含量不夠，或者添加劑3#過量。若是前者，可適量添加錫鹽；若是后者，則需停加添加劑3#。

3. 低位走位不到：可嘗試調(diào)高pH值，若比重不夠，需添加導(dǎo)電鹽，并將溫度控制在40-50℃。

4. 整體顏色黑中偏黃：鍍層比例含鎳過高，適量添加錫鹽進(jìn)行調(diào)整。

5. 整體顏色黑中偏白：鍍層比例含錫過高，適量添加鎳鹽來改善。

6. 高位易燒焦且發(fā)朦：原因及解決方法如下，pH值太高時(shí)，需降低pH至8.0-9.0；電流密度太大時(shí)，降低電流至0.5A/d㎡左右；添加劑2#不夠時(shí)，適量添加添加劑2#；控制錫含量不易太高，可另外添加適量鎳鹽；若存在金屬銅離子污染，需進(jìn)行電解以避免銅離子帶入。

7. 缸水容易變渾濁：若是pH值太低導(dǎo)致導(dǎo)電鹽水解，應(yīng)升高pH值；也可能是添加劑2#不足；還可能是錫鹽經(jīng)導(dǎo)電鹽絡(luò)合，加入缸中時(shí)未完全溶解，需待其完全溶解后再加入缸中。

在進(jìn)行錫鎳槍色電鍍時(shí)，需嚴(yán)格控制鍍液成分及操作條件，同時(shí)注意設(shè)備材料的選擇和鍍液的維護(hù)。鍍槽可選用硬性pp或鋼槽包膠；陽極宜采用高密度碳板；加熱器可使用鈦、石英電筆或空氣能；過濾應(yīng)采用連續(xù)性過濾。另外，每6000A·min各項(xiàng)材料的消耗如下（掛鍍）：焦磷酸亞錫250g、氯化鎳1000g、焦磷酸鉀3000g、槍色添加劑2#4000ml、槍色添加劑3#1000ml。實(shí)際生產(chǎn)中，由于帶水損耗各異，可結(jié)合滴定分析結(jié)果，參考上述數(shù)據(jù)進(jìn)行添加。pH值的調(diào)整方法為，升高pH值用氨水，調(diào)低pH值可用磷酸或鹽酸。為進(jìn)一步加強(qiáng)其防變色功能，可在后處理中于25g/L重鉻酸鉀中浸泡30秒。

需要注意的是，電鍍過程中的故障原因可能較為復(fù)雜，有時(shí)可能是多種因素共同作用的結(jié)果。因此，在解決故障時(shí)，需要綜合考慮各方面因素，并根據(jù)實(shí)際情況進(jìn)行分析和調(diào)整。同時(shí)，嚴(yán)格遵守操作規(guī)程和工藝要求，確保電鍍質(zhì)量的穩(wěn)定性。

以上便是錫鎳槍色電鍍常見的問題及解決措施，希望能幫助到大家，如果您有其他的電鍍難題，歡迎咨詢本網(wǎng)站技術(shù)專家。
