赫爾槽實驗除了可以了解走位之外，還可以分析光澤劑是否過量的問題，今天我們就利用赫爾槽實驗分析PCB電鍍銅電解液光澤劑的情況，我們不妨進來看看吧！
1前言
在PCB生產中電鍍銅工序普遍是硫酸(H2SO4)和硫酸銅(CuSO4)電解液體系，通過一些有機添加劑和微量氯離子(Cl-)作用達到光亮鍍銅的效果，而陽極使用磷銅(含磷P一般在0.035%~0.075%之間。體系中用滴定分析法補加硫酸(H2SO4)、硫酸銅(CuSO4·5H2O)和氯離子(Cl-)，通過表面張力測試添加少量濕潤劑，按電流時間累積進行光澤劑定量添加。受光澤劑自動添加設備能力的影響，光澤劑含量有時出現較大偏差。體系中光澤劑的含量關鍵地影響著鍍層的外觀和性能，含量太低鍍層不光亮，易出現燒板現象，鍍層晶粒粗糙且延展性差。含量過高則會因光澤劑副產物過多而造成深鍍能力下降，鍍層硬度增加，變脆和延展性下降，可靠性降低。行業上不少因?yàn)殄儗涌煽啃圆顭釠_擊發生導體斷裂而導致重大損失的事例。本文通過實驗設計(DOE)的方法進行赫爾槽實驗，對電鍍銅體系多方面影響的檢驗，檢討出一套識別赫爾槽片的方法，為業內提供一手資料。
2實驗原理
赫爾槽(HULLCELL)，又名霍爾槽，哈氏槽等，根據所裝的容積可分為，267ml、500ml、1000ml三種，最常用的是267ml，常被用于研究電鍍?nèi)芤褐兄饕M分和添加劑的相互影響，幫助分析電鍍?nèi)芤寒a(chǎn)生故障的原因。此外赫爾槽實驗還可以測定電鍍?nèi)芤旱姆稚⒛芰?、整平能力以及鍍層的?nèi)應力。赫爾槽試驗在電鍍實驗研究和現場生產質量控制方面得到了廣泛的應用，是PCB電鍍工序中重要的分析工具。

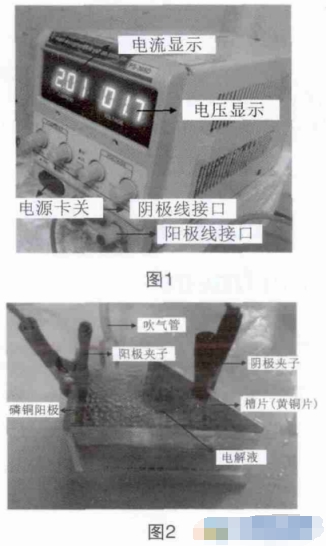

1赫爾槽實驗組成赫爾槽實驗的組成分別有：直流電源(整流器，圖1)、赫爾槽(圖2)、鼓風機、陽極(磷銅)、槽片(黃銅片)、電解液(H2SO4/CuSO4)等。

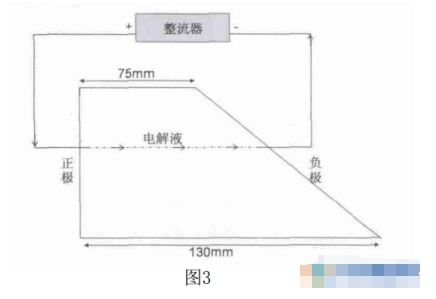

2赫爾槽結構原理在赫爾槽實驗中，整流器、陽極、電解液和陰極槽片串聯成簡單電路(圖3)，由于到陽極陰極槽片各個部位的距離不一樣，槽片各部分電流密度分布不同，在距離陽極近端的陰極部分的電流密度高，依次往遠端越來越低。

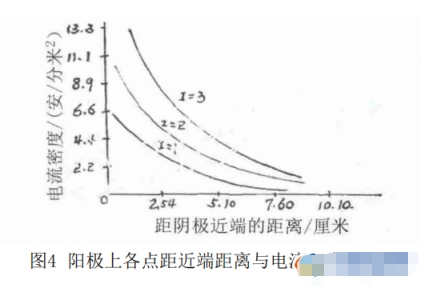

有研究者經過長期實驗總結出陰極片上各部位到陰極近端距離與電流密度之間關系的平均曲線(見圖4)。其中陰極近端與遠端的電流密度相差50多倍，因此在槽片上可以觀察不同電流密度下的鍍層狀況

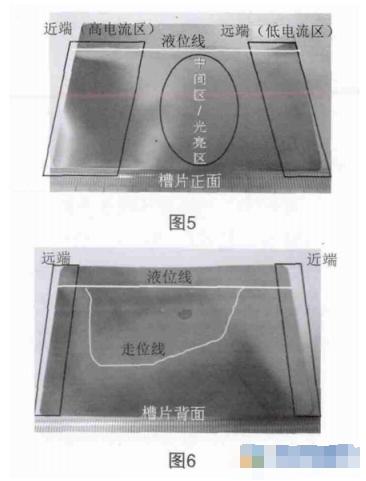

3赫爾槽片區域定義電鍍銅赫爾槽實驗常用黃銅片，規格為長方形(100mm×65mm)。實驗過后槽片上可分幾個區域，正面近陽極一端為高電流區，遠端為低電流區，而遠端和近端的中間區域?yàn)楣饬羺^(qū)，槽片上還顯示了液位線，見圖5。目前槽片背面并未得到廣泛注意，但是通過槽片背面能得出部分信息。為方便敘述本文對槽片背面作了些定義，見圖6。
槽片背面可分為近端、遠端、液位線，還有鍍層與無鍍層交界的走位線。由于槽片背面電流路線苛刻，背面一定程度上反饋了電解液的分散性和深鍍能力。液位線與走位線形成無鍍層區面積越小，則深鍍能力越好，反之越差。
4光澤劑光澤劑是光亮鍍銅的關鍵因素，加速銅沉積速率，減少極化電阻，提高鍍層延展性與導電性。光澤劑常為含硫的小分子化合物，它可以降低銅離子活化能，大都具有相異分子、低分子量、高極性等特性，解離后形成不溶于水的CuS微粒，CuS微粒易被銅表面吸附，為鍍層沉積不斷地提供新核，控制了“晶核生成速度”使鍍層結晶細致并排列緊密。
3實驗內容
使用267ml赫爾槽進行鍍銅電解液實驗，陽極(Cu≥99.9%，P=0.040%~0.065%)，陰極為黃銅片，電流設定為2A，時間為5min。為減少干擾，每次打片前對陽極磷銅用砂紙進行打磨并用微蝕液浸泡半分鐘。

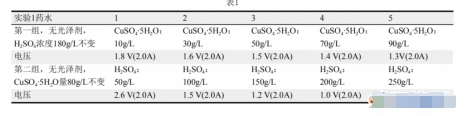

1.實驗1不添加光澤劑，分兩組實驗確認電解液硫酸和硫酸銅兩組分對鍍層的影響。見表1。
(1)第一組實驗，H2SO4濃度保持180g/L不變，過程中分步提升CuSO4·5H2O含量(從10g/L開始，每次提升含量20g/L)。實驗表明，過程中分步提升CuSO4·5H2O含量，有以下表現：①槽片正面在CuSO4·5H2O濃度提升過程中，近端高電流區燒焦逐漸減小，到90g/L時接近消失;②槽片背面在CuSO4·5H2O濃度提升過程中，液位線與走位線形成無鍍層區面積越來越大;③整流器電壓隨CuSO4·5H2O濃度提升過程中逐漸減小;(2)第二組實驗，不添加光澤劑，CuSO4·5H2O含量保持80g/L不變，過程中分步H2SO4濃度提升(從50g/L開始，每次提升50g/L)。實驗表明，在無光澤劑下，CuSO4·5H2O含量不變，過程中分步H2SO4濃度提升，有以下表現：①槽片正面在H2SO4濃度從50g/L被提升到100g/L以上后近端高電流區燒焦接近消失，低電流區邊緣階梯狀漏鍍消失;②當H2SO4濃度上升到250g/L時近端高電流區燒焦隱現;③槽片背面在CuSO4·5H2O濃度提升過程中，液位線與走位線形成無鍍層區面積越來越小;④整流器電壓隨H2SO4濃度提升過程中，逐漸減小。(3)實驗1小結①電解液中Cu2+濃度提升，有助于減少燒焦，使可操作電流密度寬度變寬，更容易得到光亮鍍層;②隨著Cu2+濃度提升，導電性能改善，整體電阻減小，但電解液深鍍能力相應下降;③電解液中H2SO4濃度提高，導電性能改善，整體電阻減小，可操作電流密度寬度變寬，更容易得到光亮鍍層，但當H2SO4濃度提高到一定值后燒焦顯現，可操作電流密度寬度回縮變窄;④隨著H2SO4濃度提升，電解液深鍍能力相應提高。
2.實驗2分三組實驗，確認光澤劑在電解液對鍍層的影響。見表2。

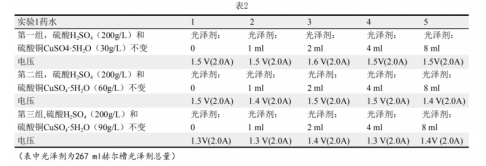

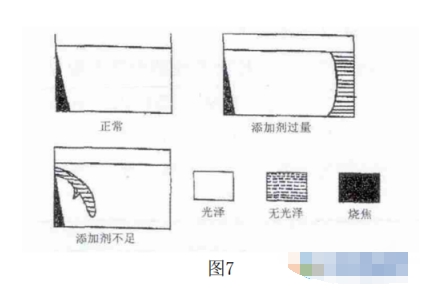

(1)第一組實驗，H2SO4(200g/L)和CuSO4·5H2O(30g/L)，電解液中光澤劑含量從無逐步被提升。實驗表明，逐步提高光澤劑含量(正常添加量約為1ml/267ml)，有以下表現：①光澤劑含量從無逐步被提升，槽片高電流區燒焦略有減少，但對燒焦沒有較大改善;②添加光澤劑后槽片燒焦與光亮界線附近霧狀消失，隨光澤劑增加遠端低電流區霧狀物逐漸增大;③隨光澤劑含量提升，槽片背面液位線與走位線形成無鍍層區面積有個縮小的過程，但光澤劑過量后該面積又顯現逐步增大;④隨光澤劑含量提升整流器電壓無明顯改變;(2)第二組實驗，H2SO4(200g/L)和CuSO4·5H2O(60g/L)濃度不變，電解液中光澤劑含量從無逐步被提升。實驗表明，逐步提高光澤劑含量，觀察槽片現象與上一組相似。(3)第三組實驗，H2SO4(200g/L)和CuSO4·5H2O(90g/L)濃度不變，電解液中光澤劑含量從無逐步被提升;實驗表明，逐步提高光澤劑含量，觀察槽片現象與上兩種實驗相似，不過由于該組實驗槽片高電流區燒焦較少，光澤劑添加后立即消失，幾組實驗相似現象體現了該實驗良好的再現性。(4)實驗2小結①光澤劑對槽片高電流區燒焦略有改善，它主要使鍍層結晶細致光亮，添加光澤劑后鍍層變得較有光澤;②光澤劑添加量與電解液導電性能沒有明顯的聯系;③添加光澤劑后槽片燒焦與光亮界線附近霧狀消失，并整快槽片變得較有光澤，隨光澤劑增加遠端低電流區霧狀物逐漸增大，可以通過這兩個區域來判斷光澤劑是否足夠或過量(見圖7);
④光澤劑對電解液深鍍能力有促進作用，但含量過多時效果反而較差;
4實驗總結
(1) 電解液中Cu2+濃度提升，有助于減少燒焦，使可操作電流密度寬度變大，更容易得到光亮鍍層，但電解液深鍍能力相應下降;(2)電解液中H2SO4濃度提高，電解液深鍍能力相應提高，可操作電流密度寬度變寬，更容易得到光亮鍍層，但當H2SO4濃度提高到一定值后燒焦顯現，可操作電流密度寬度回縮變窄;(3)光澤劑對槽片高電流區燒焦略有改善，不過它主要使鍍層結晶細致光亮;(4)看槽片判定光澤劑含量過程①槽片燒焦與光亮界線附近無光澤時即為光澤劑不足;②槽片燒焦與光亮界線附近光亮，且遠端低電流區無明顯霧狀，則光澤劑含量合適;③槽片燒焦與光亮界線附近光亮，且遠端低電流區有明顯霧狀，則光澤劑過量。
以上便是利用用赫爾槽實驗分析PCB電鍍銅電解液光澤劑的情況，希望能幫助到大家。如果你有其他的電鍍難題，歡迎咨詢本網站表面處理技術專家。
