鉻，是一種致癌、致畸、致突變的劇毒物質(zhì)，不僅危害身體健康還污染環(huán)境，尤其是六價鉻，我們必須高度重視電鍍廢水除鉻的污染問題，并采取有效的措施加以解決。

含鉻電鍍廢水經(jīng)過處理后應(yīng)達(dá)到如下條件：

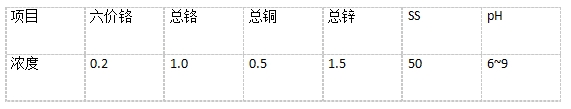

1、符合（GB21900-2008）規(guī)定的一級標(biāo)準(zhǔn)：

除pH值外單位均為ppm

2、處理后廢水回用率到達(dá)80%以上。

3、廢水中的鉻以鉻酐（CrO3）的形式回收，重新用于生產(chǎn)。

一、離子交換處理電鍍含鉻廢水的設(shè)計，應(yīng)滿足以下技術(shù)條件：

1、進(jìn)水六價鉻離子濃度不易大于200mg/L；

2、進(jìn)入陰柱廢水的pH值應(yīng)控制在5以下；

3、陰柱的再生劑宜選用工業(yè)用氫氧化鈉，再生液用除鹽水配置；陰柱的清洗水宜用除鹽水。清洗終點pH值應(yīng)控制在8~10；

4、陽柱的再生劑宜選用工業(yè)用鹽酸；陽柱的清洗水可用自來水。清洗終點pH值為2~3。

二、離子交換樹脂再生時的淋洗水，含六價離子部分應(yīng)返回調(diào)節(jié)池；含酸、堿和重金屬離子部分應(yīng)經(jīng)處理達(dá)標(biāo)后回用或排放。

三、六價鉻在水中的存在形態(tài)。在接近中性條件下主要是CrO42-存在，在酸性條件下主要以Cr2O72-存在?；诹鶅r鉻在水中以陰離子狀態(tài)存在，故選用OH型陰離子交換樹脂將其除去。根據(jù)實驗，廢水中存在其他陰離子時：

1、苯乙烯型陰離子交換樹脂在交換過程中交換順序如下：

Cr2O72-＞SO42-＞NO3-＞CrO42-＞Cl-＞OH-

2、大孔型弱堿陰離子交換樹脂在交換過程中各種陰離子交換順序如下：

OH-＞Cr2O72-＞SO42-＞NO3-＞CrO42-＞Cl-

因此，將廢水中CrO42-轉(zhuǎn)化為Cr2O72-有利于更有效的去除廢水中的六價鉻。

為方便廢水回收利用。強(qiáng)堿陰離子樹脂進(jìn)水pH值控制在2~3.5之間；對弱堿陰離子樹脂，進(jìn)水pH值應(yīng)控制在2~4之間。再生劑選用氫氧化鈉，恢復(fù)其交換能力。

四、廢水中其他的金屬離子，如Ni2+、Ca2+、Cu2+、Cr3+等可用H型陽離子交換樹脂除去，再生劑選用鹽酸（或硫酸），恢復(fù)其交換能力。

五、處理流程：

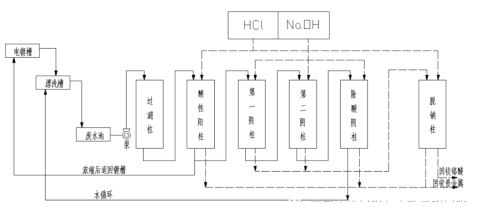

固定床流程圖：

固定床流程描述：

1、廢水經(jīng)過調(diào)節(jié)池，又經(jīng)過過濾柱，去除懸浮物后進(jìn)入酸性陽柱已達(dá)到兩個目的：一是去除廢水中的重金屬離子及其他陽離子，純化水質(zhì)；二是陽離子交換樹脂交換過程中，置換出氫離子，調(diào)整廢水的pH值達(dá)到3~3.5，使廢水中的六價鉻轉(zhuǎn)化為Cr2O72-，為提高陰離子交換樹脂的交換容量和回收鉻酸純度創(chuàng)造條件。

2、陽柱出水接入1號除鉻陰柱去除Cr2O72-，當(dāng)處理后出水中六價鉻離子泄露達(dá)0.5mg/L時，再串聯(lián)2號除鉻柱，直至1號除鉻柱基本達(dá)到Cr2O72-的全飽和時從系統(tǒng)中斷開，進(jìn)行再生。此時，2號除銘陰柱單柱運行；當(dāng)2號除鉻陰柱出水中，六價鉻離子泄露達(dá)到0.5mg/L時，已與再生后的1號除鉻陰柱串聯(lián)，這樣1號和2號除鉻陰柱交替使用，以充分利用樹脂對Cr2O72-的交換容量。

3、當(dāng)除鉻陰柱出水呈現(xiàn)酸性（pH＜4.5）時，就將出水與除酸柱串聯(lián)，去除水中的其他酸根離子，達(dá)到水的循環(huán)利用。

典型的固定床離子交換工藝過程大致分為四個工序：

1、交換：含六價鉻的廢水自上而下順流通過樹脂層，處理出水從柱底部排出。

2、反洗：當(dāng)樹脂交換容量達(dá)到控制終點時，在再生之前，自下而上逆流進(jìn)水反洗，除去樹脂層中的氣泡和雜質(zhì)，同時疏松樹脂，方便再生。

3、再生：通過再生劑順向（或逆向）進(jìn)液，進(jìn)行樹脂再生處理，使樹脂恢復(fù)交換能力。

4、淋洗：通入除鹽水順向（或逆向）進(jìn)水，將樹脂層內(nèi)殘余再生液洗凈。

交換工序如此反復(fù)進(jìn)行。

通過電鍍廢水除鉻處理，可以有效減少環(huán)境的污染，從而利于人們的身心健康。


       圖文來自網(wǎng)絡(luò)，版權(quán)歸原作者所有，如有侵權(quán)，請聯(lián)系我們刪除
