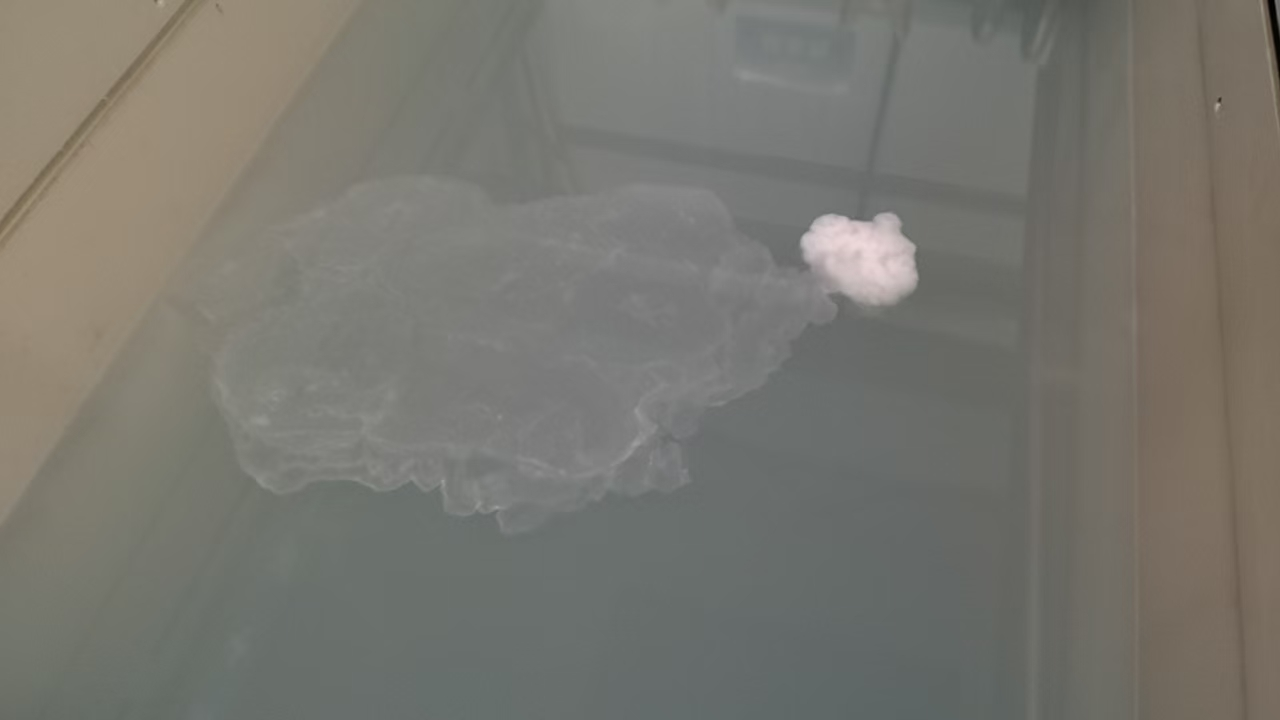

某電鍍廠在使用脫水劑過程中出現(xiàn)了異?，F(xiàn)象：“桶里脫水劑藥水色澤正常、沒有任何沉淀物，但加到脫水線的水中，槽液出現(xiàn)了渾濁，同時(shí)伴隨大量棉絮狀物的現(xiàn)象，工人打撈清理，沉淀物依舊反復(fù)產(chǎn)生，無法徹底清除?！蹦敲矗维F(xiàn)象是什么原因?qū)е碌哪?？今天我們來聊聊這個(gè)話題。

根據(jù)現(xiàn)場現(xiàn)象可以直接判斷：不是脫水劑本身的質(zhì)量問題，而是產(chǎn)線工藝調(diào)控參數(shù)異常、配槽的水質(zhì)問題、槽液污染等，導(dǎo)致脫水劑進(jìn)入工作槽后發(fā)生反應(yīng)、析出、抱團(tuán)，形成肉眼可見的絮狀懸浮物與槽底沉淀。

一、水質(zhì)不達(dá)標(biāo)，存在雜質(zhì)

很多產(chǎn)線脫水槽直接使用普通自來水或過濾不徹底的清洗水配槽，水中的鈣鎂離子偏高，容易與脫水劑，形成發(fā)渾及棉絮狀的現(xiàn)象，漂浮在水面或堆積在槽底。

二、脫水劑沒有溶解

脫水劑濃縮液，進(jìn)入水中，如槽液的溫度過低，則會出現(xiàn)無法快速分散，溶解不均勻的現(xiàn)象，容易形成絮狀物。另外，脫水劑里面的非離子表面活性劑有濁點(diǎn)上限。一旦槽液溫度太高，超過濁點(diǎn)，表面活性劑就不溶了，直接析出，槽液馬上發(fā)白渾濁。

三、槽液的pH值偏酸

大部分脫水劑的都含有表面活性劑羧酸分子成分，如果脫水槽液偏酸，那么，羧酸分子容易生成不溶于水的游離脂肪酸，導(dǎo)致溶液發(fā)生渾濁的現(xiàn)象。

四、槽液帶入了污染體

槽液帶入金屬離子污染，脫水劑體系中的表面活性劑等成分容易與鐵、鎳、鋅等重金屬離子發(fā)生反應(yīng)，生成難溶性復(fù)合物，直接表現(xiàn)為槽液灰黑色渾濁、底部出現(xiàn)細(xì)泥沉淀物體。
