化學(xué)鎳漏鍍是工藝過程中比較常見的問題，涉及原因多種多樣，今天我們來聊一聊排除前處理的前提下，藥水太穩(wěn)定導(dǎo)致漏鍍的問題是什么原因造成的，該怎么解決？



漏鍍的原因-藥水過于穩(wěn)定



一、穩(wěn)定劑的作用

穩(wěn)定槽液，不易分解

控制鍍速

確定鍍層特性

二、穩(wěn)定劑的種類

1、有機(jī)硫

加速鍍速

使化學(xué)鎳槽液更多容納重金屬  (如. 鎘，鉛，鉍，銻等 )

穩(wěn)定 槽液

用于控制鍍層磷的水平



2、重金屬

強(qiáng)大的穩(wěn)定劑，防止分解

光亮



3、其他穩(wěn)定劑 (如碘化鉀，碘酸鉀，雜環(huán)化合物等)

穩(wěn)定槽液，防止上槽



三、穩(wěn)定劑的消耗

1、穩(wěn)定劑比鎳消耗得快很多

2、一般是 10% 的鎳消耗 ， 40% 的穩(wěn)定劑消耗.

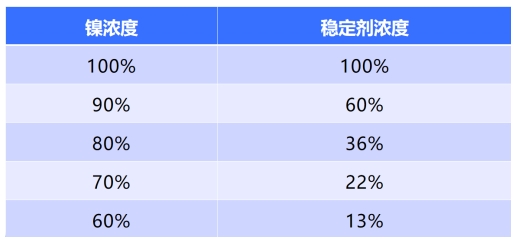

四、穩(wěn)定劑濃度與鎳消耗量對比



五、穩(wěn)定劑過高的原因

承載量太小

濃度控制不穩(wěn)定-補(bǔ)加過量

槽液pH，溫度走下限，積累過多

配方設(shè)計(jì)問題，有機(jī)硫不夠



六、金屬穩(wěn)定劑的消耗與和有關(guān)

承載量-受鍍面積(越大消耗越快)

槽液濃度(越低消耗越快)

槽液pH，(越接近上限越快)

溫度 (越高越快)



七、漏鍍的應(yīng)對方法

1，先稀釋--避免浪費(fèi)

2，拉高參數(shù)-溫度和PH

3，大面積的貨拖缸

4，漏鍍消失后，少量多次，慢慢加高濃度

5，打出的藥水可慢慢補(bǔ)回來



以上便是藥水太穩(wěn)定導(dǎo)致化學(xué)鎳漏鍍的原因分析，我們可以通過以上步驟解決，先稀釋藥水，再拉高參數(shù)-溫度和PH，再進(jìn)行大面積的貨拖缸、接著少量多次加高濃度，最后打出的藥水可慢慢補(bǔ)回來。

        本文是易鍍網(wǎng)原創(chuàng)，如轉(zhuǎn)載，請標(biāo)明出處，否則追究法律責(zé)任
