半導體電鍍，不僅能延長使用壽命，還提高了導電性，今天我們來學習一下半導體電鍍新方法——鍍銅工藝詳解，通過對其的了解，我們可以更好將該工藝更好的開展電鍍工作，一起來看看吧！
鍍銅工藝在半導體制造中扮演著至關重要的角色。為了滿足微細線路的厚鍍需求，科研人員專門研發了MICROFAB Cu250這款硫酸銅電鍍液。這款電鍍液特別適用于晶圓上的線路形成及凸塊制作，能夠輕松實現均勻且無光澤的外觀，同時確保高可靠性。

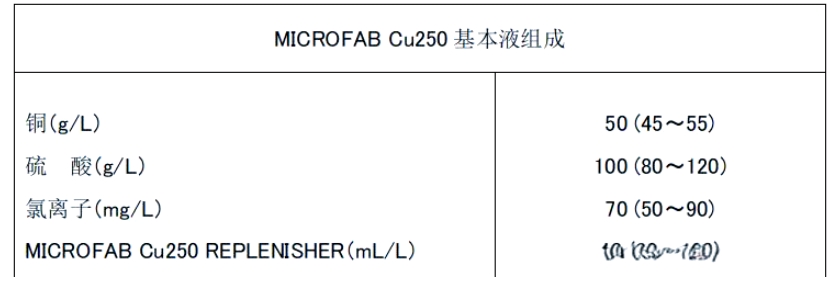

1、電鍍液成分
這款MICROFAB Cu250硫酸銅電鍍液，專為滿足半導體制造中的厚鍍需求而設計。其獨特組成，使得它在晶圓線路形成及凸塊制作方面表現出色，輕松實現均勻且無光澤的外觀，同時保障高可靠性。
2、工藝操作條件
在采用MICROFAB Cu250硫酸銅電鍍液進行工藝操作時，需遵循一定的條件。這些條件包括：
溫度范圍：保持在25℃左右，允許的波動范圍是20～30℃。
電流密度：控制在2～8 A/dm2之間。
陽極材料：應選用含磷銅，且磷含量控制在0.04～0.06%范圍內。
補充量：使用MICROFAB Cu250 REPLENISHER進行補充，推薦量為1.0 mL/A?hr，實際補充量可根據需要調整在0.5～2.0 mL/A?hr之間。
析出速度：在6A/dm2的電流密度下，推薦控制在0.75 min/μm左右。
遵循這些工藝操作條件，將有助于您充分發揮MICROFAB Cu250硫酸銅電鍍液的性能優勢，滿足半導體制造中的厚鍍需求。
3、設備與裝置要求
在采用MICROFAB Cu250硫酸銅電鍍液進行工藝操作時，除了需遵循特定的工藝操作條件外，還需確保所使用的設備與裝置滿足一定的要求。這些要求包括：
設備密封性：電鍍?cè)O(shè)備應具備良好的密封性，以防止電鍍液泄漏或外界空氣進入。
攪拌系統：配備有效的攪拌系統，確保電鍍液在電鍍過程中能夠均勻流動和充分混合。
溫控系統：安裝[敏感詞]的溫控系統，以監控并維持電鍍液在適宜的溫度范圍內。
電流控制系統：使用可靠的電流控制系統，以[敏感詞]控制電流密度，確保電鍍質量。
滿足這些設備與裝置要求，將有助于您更有效地利用MICROFAB Cu250硫酸銅電鍍液，實現高質量的半導體制造。
1）陽極選擇
在采用MICROFAB Cu250硫酸銅電鍍液時，應選用含磷量為0.04至0.06%的銅陽極，以確保電鍍過程的穩定性和產品質量。
2）溫度控制
在電鍍過程中，應將溫度維持在20至30℃的范圍內，其中25℃為[敏感詞]溫度。為了確保穩定的加熱效果，建議使用特氟龍或石英加熱器，同時，為了有效冷卻，可以選擇特氟龍盤管或鈦管進行冷卻操作。
3）槽體材質選擇
為防止金屬及有機物對電鍍過程造成污染，推薦選用特氟龍、聚氯乙烯或涂覆聚氯乙烯等具有耐酸性能的材料來制作槽體。
4）整流器選擇
為確保電鍍過程的穩定性和質量，建議選用波動范圍控制在2至5%以內的整流器。若使用波動過大的整流器，會導致添加劑的過度消耗，進而影響鍍層的細膩度，甚至造成鍍層粗糙。
5）過濾維護
為了保持鍍液的日常潔凈，建議進行連續過濾。過濾的頻率應至少達到每小時一次，理想情況下，可提升至每小時兩到三次。同時，應選用耐酸性的濾芯，如聚丙烯材質，以確保過濾效果。
6）攪拌
為了確保鍍層具有優異的外觀，建議進行適度的攪拌操作。
4、鍍?cè)?zhǔn)備
在開始鍍覆之前，必須確保鍍?cè)∫呀?jīng)準備妥當。這包括檢查鍍液的成分、濃度和溫度，以及確保浴槽和攪拌設備處于良好工作狀態。適當?shù)臄嚢璨僮鲗?duì)于維持鍍液的均勻性和穩定性至關重要，從而確保鍍層的質量和外觀。
）鍍槽清洗流程
在開始鍍覆之前，必須對鍍槽進行徹底的清洗。這包括使用堿洗方法，具體操作如下：將氫氧化鈉（分析純，純度95%以上）配制成10g/L的溶液，加熱至50～60℃，并在其中浸泡4～8小時，以確保鍍槽徹底清潔。
② 水洗之后，需進行酸洗步驟。將硫酸（分析純，純度95%以上）以5～10vol%的濃度配制，加熱至50～60℃，并在其中浸泡6～8小時，以確保鍍槽的進一步清潔。
④ 水洗后，需進行純水洗。同時，請確保清洗過濾器。
） 陽極的清洗流程
① 利用堿性除油劑清除陽極表面的油污。
② 再次進行水洗。
③ 將陽極浸泡在微蝕液中2分鐘，以進一步清潔。
④ 完成水洗。
⑤ 將陽極在10%的硫酸溶液中浸泡1分鐘，進行深度清潔。
⑥ （水洗）以去除殘留的硫酸。
⑦ 最后進行純水洗，確保徹底清潔。
請注意，微蝕液由過硫酸銨100g/L和硫酸100mL/L配制而成。
5、建浴步驟
請遵循以下步驟進行建浴操作。
7. 預先徹底清洗鍍槽、陽極和過濾器等設備。
8. 向鍍槽中加入MICROFAB Cu250 B，并調整溫度至預設值。
9. 進行電解操作，以1A/dm2的電流密度在陽極表面均勻形成黑膜。
（請注意）添加劑可能會被濾芯或陽極等吸附和消耗，因此需根據實際情況適時添加MICROFAB Cu250 REPLENISHER。
6、硫酸銅電鍍各成分作用詳解
銅（Cu）
鍍液中銅離子濃度的變化會直接影響鍍層的外觀和可操作電流密度。因此，保持鍍液中銅離子濃度在適當范圍內至關重要。通常，鍍液中缺乏的銅會從溶解性銅陽極中得到補充。
硫酸（H?SO?）
硫酸在電鍍過程中扮演著維持鍍液導電性和促進銅順利析出的重要角色。然而，硫酸濃度過高可能會降低銅的飽和溶解度，進而導致硫酸銅的鹽析現象。
氯離子（Cl-）
氯離子對溶解性陽極表面形成的黑膜有著顯著影響。這種黑膜不僅會影響銅的析出特性，還會對鍍層外觀的穩定性造成重要影響。因此，需要合理管理氯離子濃度，以確保黑膜保持均勻且色澤一致。

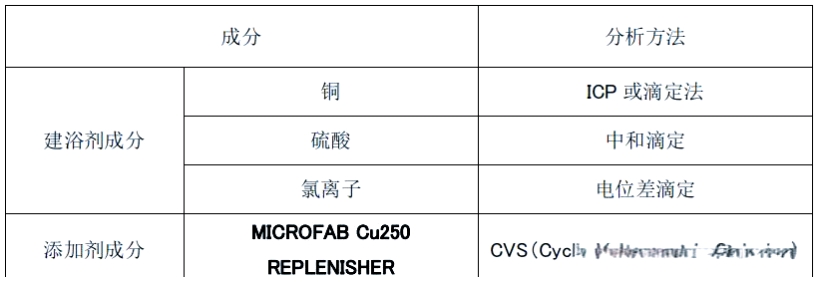

7、各成分分析法詳解
對于鍍液中的各個成分，我們可以采用以下方法進行詳細分析：
首先，關注銅離子濃度。由于鍍液中銅離子濃度的變化會直接影響鍍層的外觀和可操作電流密度，因此，保持銅離子濃度在適當范圍內至關重要。通常，鍍液中缺乏的銅會從溶解性銅陽極中得到補充。
其次，硫酸的角色也不容忽視。硫酸在電鍍過程中不僅維持著鍍液的導電性，還促進銅的順利析出。然而，硫酸濃度過高可能會降低銅的飽和溶解度，從而引發硫酸銅的鹽析現象，這需要我們?cè)诓僮髦忻芮嘘P(guān)注并合理控制。
另外，氯離子對電鍍過程也有顯著影響。氯離子能夠影響溶解性陽極表面形成的黑膜，這種黑膜不僅會影響銅的析出特性，還會對鍍層外觀的穩定性造成重要影響。因此，我們需要合理管理氯離子濃度，以確保黑膜的均勻性和色澤一致性。
綜上所述，通過對鍍液中各成分的詳細分析，我們可以更好地理解它們?cè)陔婂冞^(guò)程中的作用和影響，從而為優化電鍍工藝提供有力支持。

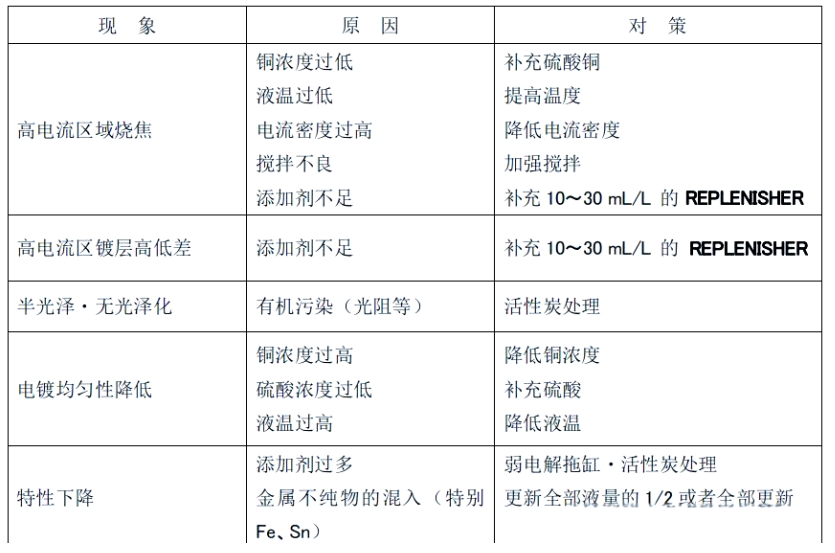

8、解答常見問題
在電鍍過程中，我們常常會遇到一些疑難問題。這些問題可能涉及到鍍液成分的調整、設備操作的優化以及鍍層質量的提升等多個方面。為了幫助大家更好地理解和解決這些難題，我們將針對常見問題進行分析和解答，以期為大家提供實用的指導和建議。
以上便是半導體電鍍新方法——鍍銅工藝詳解，本文通過電鍍液成分、操作工藝、解答常見問題等進行的講解，方便我們后續電鍍工作的開展。如果你還有其他的問題，歡迎咨詢本網站技術專家。
