上期我們了解了鋁合金鍍堿鎳鍍中磷化學(xué)鎳出現(xiàn)黑點，通過從打氣、槽體、掛具以及溫度等方面進行排查，并通過與客戶進行了詳細的溝通，我們可以得出造成鋁合金鍍堿鎳鍍中磷化學(xué)鎳出現(xiàn)黑點的原因：問題可能出現(xiàn)在掛具方面。

現(xiàn)象描述：

1、第一掛至第四掛（半掛），鍍層沒有黑點；第五掛—第六掛（半掛），黑點嚴(yán)重；第七掛—第八掛（整掛），鍍層黑點不多。（操作工藝參數(shù)的溫度88，PH 為4.8-5.0）。

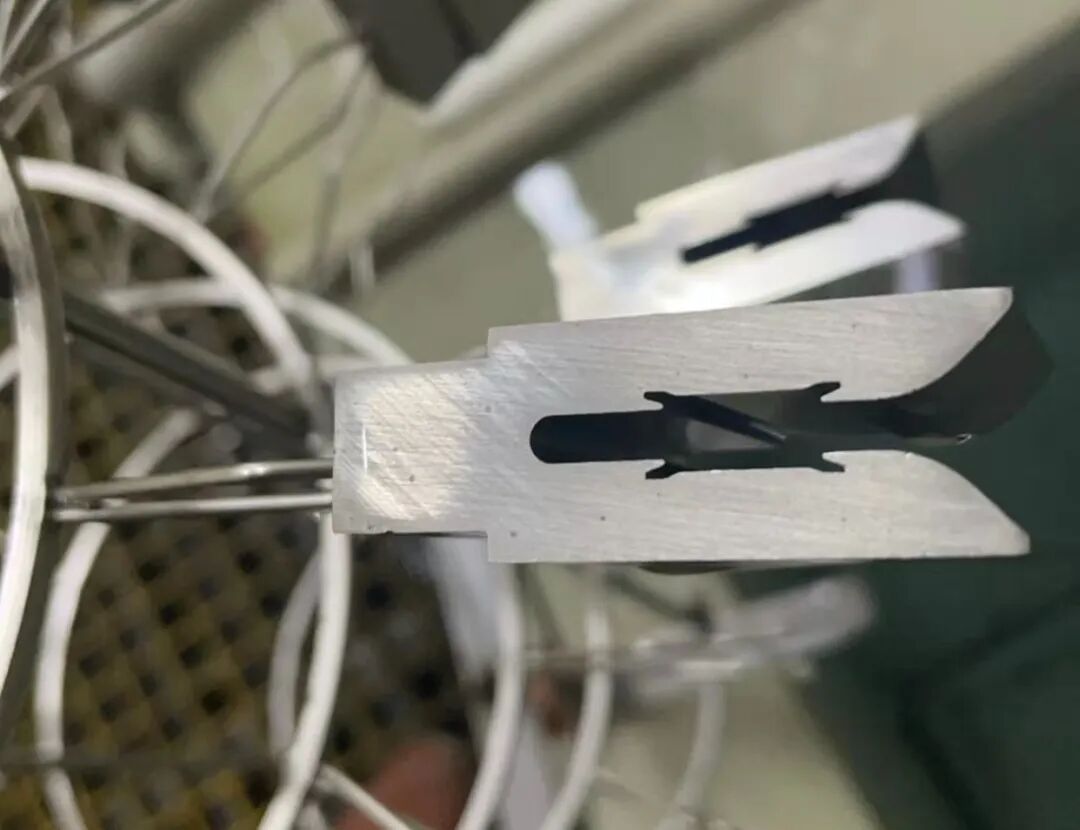

2、除油槽里的新掛具和老掛具，一起掛。

3、做幾掛之后，化學(xué)鎳槽飄著油。

通過上述現(xiàn)象，我們根據(jù)經(jīng)驗分析并得出結(jié)論：

掛具里藏了銀保護（此產(chǎn)品后續(xù)是鍍銀的），當(dāng)然不是所有的掛具都含有銀保護，而是某些掛具用久了，就會出現(xiàn)開裂的情況。

銀保護里面含有的硫醇，常溫的時候是呈豬油狀態(tài)的，無法溶解到水里，超過50度就會開始溶解到水里去，但是由于它的比重比較輕，它會往溶液上邊走，所以溫度高，時間久都會讓它變得更嚴(yán)重。

硫醇遇到冷水會凝結(jié)，除油之后又會粘附到掛具和工件上。粘附硫醇的掛具和工件到化學(xué)鎳鍍液，當(dāng)溫度高，它又會再次形成油狀物跑出來，這就是為什么做久了，黑點會越來越明顯。

硫醇形成的油狀物，附著在工件表面，阻礙化學(xué)鎳的沉積，導(dǎo)致局部鍍層厚度不均，從而形成黑點。

即定期檢查掛具是否有開裂、損壞等情況，特別是含有銀保護的掛具?？梢允褂梅糯箸R等工具仔細檢查掛具表面，及時發(fā)現(xiàn)潛在問題。并及時更換掛具避免硫醇繼續(xù)釋放到鍍液中。
